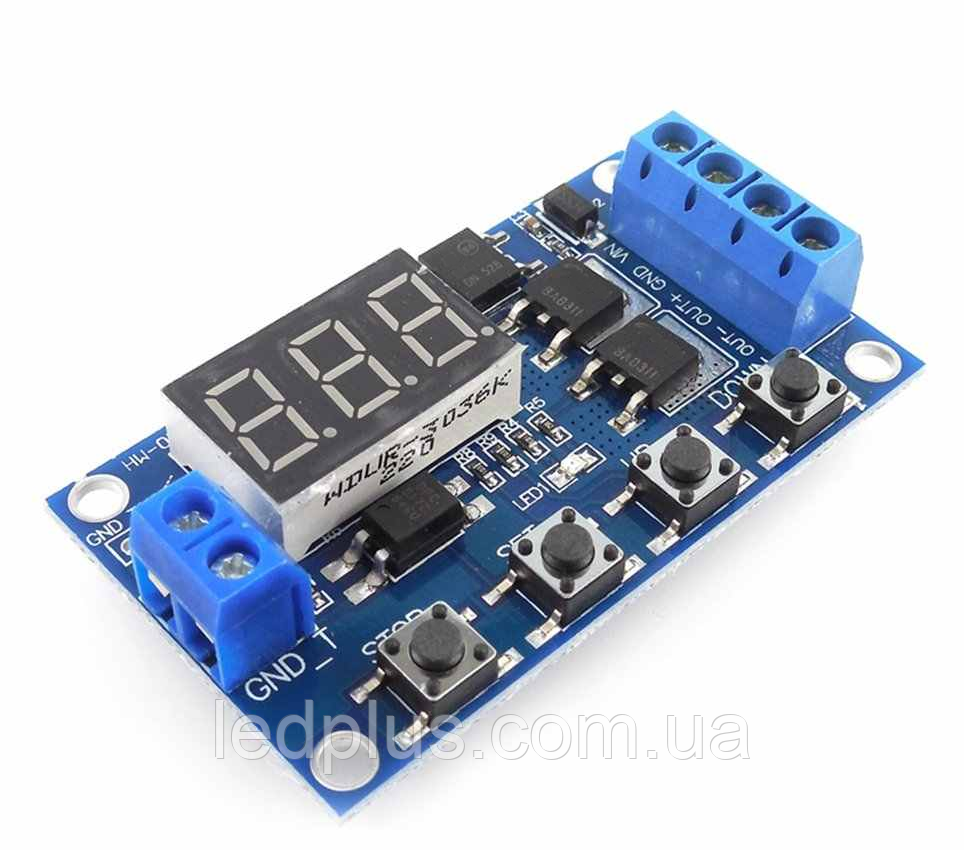

Реле часу багатофункціональне HW-516(HCW-M135)

117,60 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 200 грн

  • Готово до відправки
  • Оптом і в роздріб
Реле часу багатофункціональне HW-516(HCW-M135)
Реле часу багатофункціональне HW-516(HCW-M135)Готово до відправки
117,60 ₴
+380 (67) 723-67-45
Віктор
  • +380 (50) 889-21-88
+380 (67) 723-67-45
Віктор
  • +380 (50) 889-21-88
повернення товару протягом 14 днів за домовленістю

Призначено для періодичного включення, вимикання навантаження в колах постійного напруги до 30В. Різні режими роботи. Напруга живлення 5 ...30В. Часовий інтервал від 0.1 до 999мин. Вхід запуску таймера зовнішнім сигналом з гальванічною розв'язкою. Вихід: 1 канал ( два паралельно включених N - канальних польових транзистора), струм до 15А.

Інструкція програмування реле:

Реле має кілька режимів, реле може працювати тільки в одному з режимів, щоб змінити режим, необхідно затиснути кнопку SET на 1 секунду і відпустити,
тепер використовуючи кнопки UP(верх) і DOWN(вниз) ми вибираємо необхідний режим і підтверджуємо вибір коротким натисканням кнопки SET.
Список режимів і їх призначення описаний нижче:
P1.1 - В даному режимі реле за умовчанням розімкнуте, при подачі логічної одиниці (від 3V до 24V) на порт Trigger реле відразу ж замикається і починається відлік часу, встановлений в пункті OP, після закінчення відліку - реле вимикається.

P1.2 - В даному режимі так само реле за замовчуванням вимкнено, при подачі сигналу на порт Trigger реле замикається і починається відлік зазначений у параметрі OP, після закінчення відліку, реле відключається як і в режимі P1.1, але до того, як час спливає ми можемо почати відлік часу спочатку, знову подавши сигнал на порт Trigger.

P1.3 - В цьому режимі реле за замовчуванням вимкнено, після подачі живлення на Trigger включається реле і починається відлік часу зазначений у параметрі OP. Після відліку часу реле вимикається і в попередньому режимі, але ми так само можемо перервати таймер і розімкнути реле завчасно якщо повторно подамо сигнал на порт Trigger.

P-2 - даний режим спрацьовує при подачі логічного сигналу на Trigger, відпрацьовує один раз і чекає наступної подачі логічної одиниці. При подачі логічної одиниці реле часу спочатку очікує виставлене для розімкнутого стану CL, і після закінчення цього часу замикає реле і очікує виставлене для замкнутого стану OP. Після чого знову розмикає реле і чекає наступної подачі сигналу на Trigger, налаштування кількості повторень тут недоступна.

P3.1 - цей режим схожий на P-2 за винятком кількох речей, при подачі логічної одиниці на порт Trigger реле переходить відразу в замкнутий стан а не розімкнене, так само в цьому режимі можна вказати кількість повторень LOP. Якщо після спрацьовування реле по сигналу на Trigger реле почне роботу і не завершивши всі цикли ми подамо повторно сигнал на порт Trigger, то цей сигнал зупинить роботу режиму реле відключається й відлік циклів завершиться.

P3.2 - даний режим спрацьовує відразу після подачі живлення на реле, при цьому реле відразу переходить у замкнений режим, відлічує час вказане для замкнутого режиму OP, після цього реле розмикається і починається відлік часу зазначеного для розімкнутого режиму CL, все це повторюється вказане в параметрі LOP кількість разів, якщо вказана нескінченність (---), то реле буде повторювати ці дії нескінченно.

P4 - в цьому режимі реле за замовчуванням вимкнено, при подачі сигналу на Trigger відразу ж замикається реле. Реле буде замкнено до тих пір, поки на Trigger буде подаватися сигнал, як тільки подача сигналу на Trigger припиняється, реле відключається не відразу, спрацьовує таймер виставлений у OP, як тільки відлік закінчується - реле відключається.
Відразу після підключення живлення до реле на дисплеї відображається поточний режим роботи.
______________
Тепер після того, як ми вибрали кнопкою SET потрібний режим, вас автоматично перемкне на налаштування часу спрацьовування реле.
В цих настройках ми можемо змінити три функції:
OP - Час знаходження реле в замкнутому стані
CL - Час знаходження реле в розімкнутому стані
LOP - Кількість повторень (циклів) включення/вимикання реле
Щоб вказати значення кожної з функцій потрібно вибрати одну з них натисканням кнопки SET після чого вона висвітиться, блимне 3 рази, і потім вже можна ставити її значення. Якщо Вам потрібна інша функція просто ще раз натисніть на кнопку SET, іншими словами кнопка SET зараз гортає 3 цих функції. Після того як ми вибрали потрібну функцію у нас з'являється три цифри, за допомогою яких ми можемо налаштувати нашу функцію по інструкції нижче:

Функція OP (замкнутий стан):
Потрібна для того щоб визначити час, протягом якого наше реле буде замкнуто.
Зараз у нас на дисплеї відображається три цифри, це час роботи нашого реле, якщо ми будемо натискати кнопки UP і DOWN, то можемо його змінювати в більшу або меншу сторону.
Як ви могли помітити те окрім цифр у нас ще відображається точка розрядності.
Якщо ця точка знаходиться тільки після третьої цифри, то ми встановлюємо час у секундах.
Якщо точка стоїть після другої цифри, то ми встановлюємо час в 0.1 секундах (десяті частки мілісекунд)
Якщо ж у нас коштує 3 точки, то ми встановлюємо час у хвилинах.
Для того щоб змінювати положення точок, необхідно короткочасно натиснути на кнопку STOP. Після визначення необхідного часу переходимо в налаштування наступної функції коротким натисканням кнопки SET, або зберігаємо налаштування режиму довгим натисканням кнопки SET.

Функція CL (розімкнене стан):
Налаштовується так само як і функція OP. Тільки тут ми встановлюємо час протягом якого наше реле буде в розімкнутому стані.
Точно так само на дисплеї у нас відображається 3 цифри, які залежно від розташування точки може означати секунди, 0.1 секунди і хвилини. Точно так само кнопкою STOP ми змінюємо розташування точки.

Функция LOP (количество повторений):
  Ну и наконец последняя функция отвечает за количество повторений циклов разомкнутого и замкнутого состояния реле. Здесь мы можем только указать число повторений от 1 до 999 с помощью кнопок UP и DOWN, если хотим чтобы циклы повторялись бесконечно, то необходимо установить значение меньше 1, тогда на дисплее отобразится --- (3 тире)
  После того как вы настроили время разомкнутого и замкнутого состояния реле а так же количество повторений, можно сохранить настройки длительным нажатием (2-3 сек) кнопки SET, после отпускания кнопки SET на дисплеї 3 рази блимне вибраний режим.
Залишилося тільки запустити роботу реле натисканням кнопки STOP, при цьому на екрані з'явиться напис ON, ще одне натискання кнопки STOP вимкне роботу реле, при цьому на дисплеї відобразиться напис OFF.

Характеристики
Основні атрибути
Країна виробникКитай
ТипМодуль
Користувальницькі характеристики
Тип модуляпольовий транзистор
