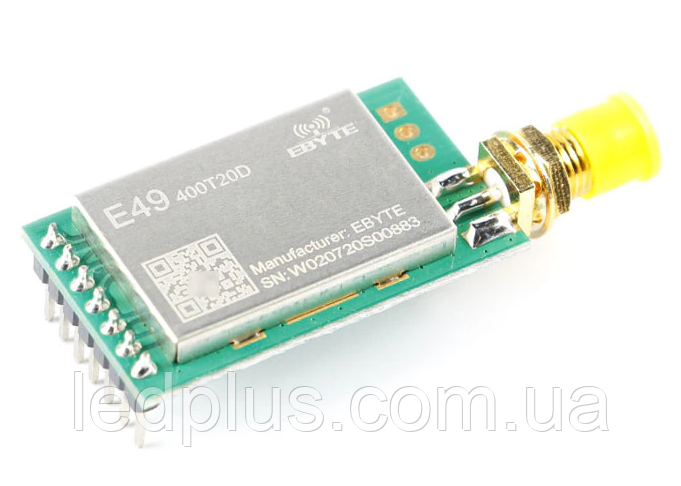

E49-400T20D трансивер 433MГц
252 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- +380 (50) 889-21-88
Радіомодуль приймача-передавача у діапазоні частот — 410...510 МГц. Тип модуляції GFSK. Швидкість передавання 1,2...200 Кбіт/c. Максимальна потужність передавання — 100 мВт. Напруга живлення 2,6...5,5 В. Рівень сигналів інтерфейсу 3...3,6 В. Антенний роз'єм SMA-K. Інтерфейс UART. Розмір 36х21мм.
Приклад під'єднання до Ардуїно:
/*
Arduino - E49-400T20D
Pin 4 - M0
Pin 5 - M1
Pin 3 - RXD
Pin 2 - TXD
Pin 6 - AUX(optional)
+3,3V - VCC
GND - GND
*/
#include "SoftwareSerial.h"
#define M0 4
#define M1 5
#define COMMAND_MODE {digitalWrite(M0, LOW);digitalWrite(M1, HIGH);}
#define TRANSMISSION_MODE {digitalWrite(M0, LOW);digitalWrite(M1, LOW);}
//byte READ_CONFIG_PARAMS[] = {0xC1, 0xC1, 0xC1};
byte SET_CONFIG_PARAMS[] = {0xC0, 0x00, 0x03, 0x18, 0x2E, 0x00};
SoftwareSerial moduleE49(2, 3);
void setup() {
pinMode(M0, OUTPUT);
pinMode(M1, OUTPUT);
Serial.begin(9600);
moduleE49.begin(9600);
COMMAND_MODE;
moduleE49.write(SET_CONFIG_PARAMS, sizeof(SET_CONFIG_PARAMS));
delay(100);
TRANSMISSION_MODE;
delay(100);
Serial.println("E49 test");
}
void loopES4
if (moduleE49.available()) {
Serial.println (moduleE49.readString core);
}
if (Serial.available()) {
moduleE49.println(Serial.readString());
}
}
| Основні атрибути | |
|---|---|
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Тип | бездротовий модуль |
| Тип модуля | 433 МГц |
